Фланцы из нержавеющей стали: виды и применение в перилах и ограждениях
Фланец — это посадочное основание стойки, через которое вся вертикальная конструкция крепится к плите перекрытия, ступени или каркасу. Когда мы говорим о перильных системах, фраза «Фланцы из нержавеющей стали» обозначает не классический трубопроводный диск с отверстиями по ГОСТ 33259, а компактную крепёжную пятку для стоек перил Ø42–60 мм. От правильного выбора фланца зависит и срок службы анкеровки, и аккуратность общего вида: правильно подобранная пятка с декоративной накладкой делает место сопряжения «стойка–пол» практически невидимым. В этой статье разбираем, какой фланец для стойки купить под разные основания, чем накладной отличается от боковой пятки и какие нагрузки выдерживает каждый из вариантов.
Два разных «фланца»: не путайте
В строительной практике слово «фланец» используется в двух разных смыслах. Чтобы не возникало путаницы при заказе, важно различать:
- Трубопроводные фланцы по ГОСТ 33259-2015 — классические круглые диски с центральным отверстием и группой болтовых отверстий по окружности. Применяются для соединения трубопроводов высокого давления (PN 6, 10, 16, 25, 40), запорной арматуры, насосного оборудования. К перилам отношения не имеют.
- Фланцы для стоек перильных систем — компактные пятки с трубой или резьбой в центре и 3–4 отверстиями под анкеры. Это и есть герой нашей статьи. Толщина металла обычно 6–10 мм.
В каталогах поставщиков перильных систем перильные фланцы иногда называют «пятками», «опорными плитами» или «base plate». Все эти термины означают одно и то же. Дальше в статье под «фланцем» подразумевается именно перильная пятка для стойки.

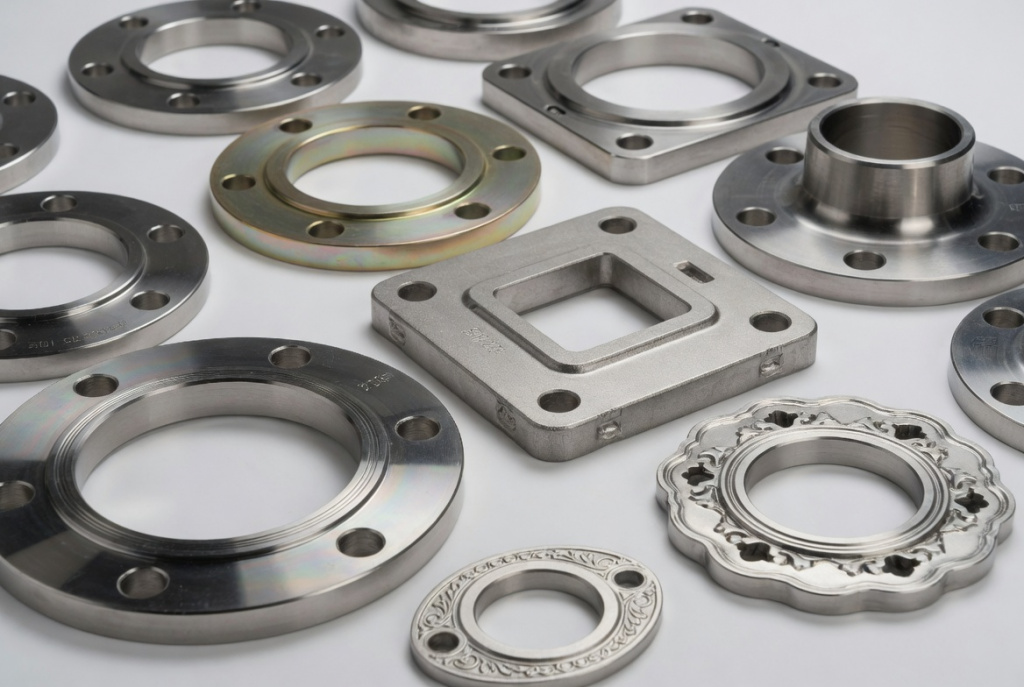

Виды фланцев по форме
| Форма | Размер | Количество отверстий | Где применяется |
|---|---|---|---|
| Круглый | Ø100, Ø120, Ø150 мм | 3 или 4 | универсал — большинство задач |
| Квадратный | 100×100, 120×120 мм | 4 | минималистичный дизайн, лофт |
| Прямоугольный | 100×150 мм | 4 или 6 | стойки на узких ступенях с дополнительной закладной |
| Овальный | 80×120 мм | 4 | декоративные классические перила |
| Под закладную | любой формы внутри плиты | 0 (заваривается) | премиум-проекты, скрытый монтаж |
Самый ходовой вариант — круглый Ø100 или Ø120 мм с 4 отверстиями. Он совместим со стойками 42,4 и 50,8 мм и удобно становится практически на любое основание.

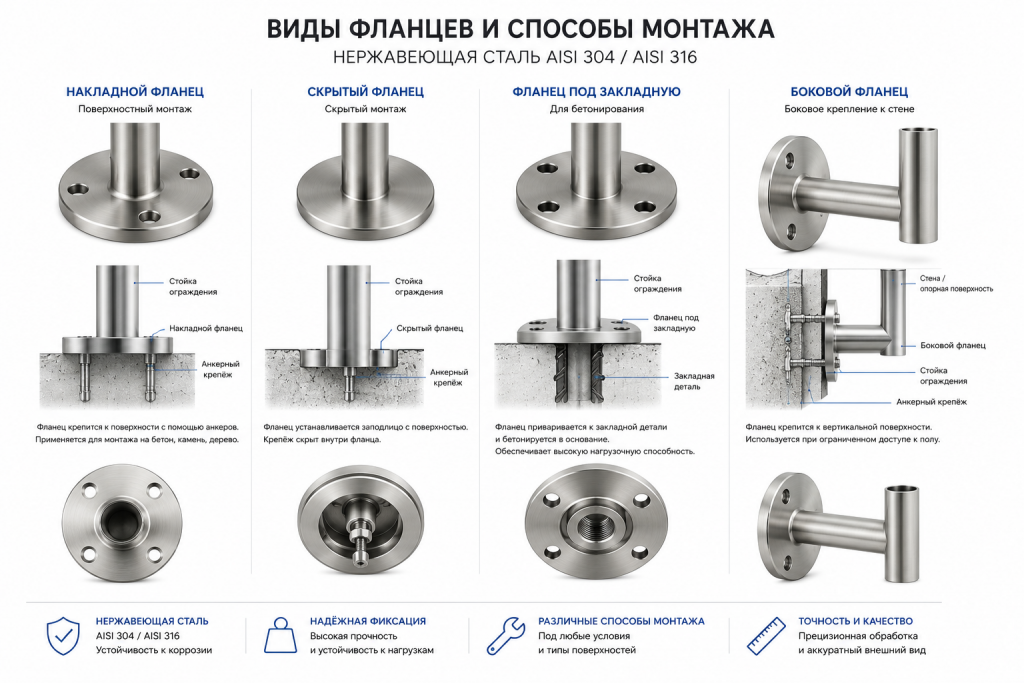

Виды фланцев по способу крепления
Накладной фланец
Самый распространённый вариант. Фланец выходит видимой пяткой высотой 6–10 мм над поверхностью пола. К стойке приваривается на заводе, монтаж к основанию — анкерами через сквозные отверстия. Сверху накрывается декоративной накладкой-юбкой, которая закрывает крепёж и придаёт законченный вид.
Плюсы: простота, минимум подготовительных работ, можно ставить на готовое чистовое покрытие. Минусы: пятка видна при близком осмотре, накладка иногда сдвигается со временем.
Скрытый фланец под плитку
Усложнённая версия накладного. Сама пятка имеет толщину 4–5 мм и при монтаже находится под слоем стяжки или клеевого слоя плитки. Видна только сама стойка, выходящая из пола. Применяется в премиум-проектах: гостиницах, ресторанах, дорогих коттеджах.
Требует точного проектирования: места стоек размечаются ещё до укладки финишного покрытия, фланцы крепятся в момент устройства стяжки. После заливки и облицовки изменить положение стойки уже невозможно.
Фланец под закладную деталь
В железобетонную плиту перекрытия на этапе её формования заводится стальная закладная деталь — обычно пластина 150×150×10 мм. Стойка приваривается к этой пластине после твердения бетона, без видимого фланца на поверхности. Самый прочный и аккуратный вариант, но требует проектной готовности на стадии строительства.
Боковой («торцевой») фланец
Стойка крепится горизонтально к торцу плиты перекрытия через боковую пятку. Ось стойки расположена снаружи плиты — это решение для балконов, где нельзя нагружать поверхность пола (например, для сохранения утеплителя или гидроизоляции).
Боковой фланец имеет 2–4 отверстия под горизонтальные анкеры и обычно стенку 8–10 мм. Требует прочного, не отслаивающегося бетонного торца — старая хрущёвская плита для такого крепления редко подходит, нужна предварительная реконструкция.
Стандартные размеры и совместимость со стойками
Геометрия фланца жёстко привязана к диаметру стойки. Несоответствие даёт зазор, который не выправить — стойка стоит криво, в место сопряжения попадает вода.
| Диаметр стойки | Размер фланца (стандарт) | Толщина металла | Анкеры |
|---|---|---|---|
| Ø38,1 мм | Ø80 или 80×80 мм | 5–6 мм | М6, 4 шт |
| Ø42,4 мм | Ø100 или 100×100 мм | 6 мм | М8, 3–4 шт |
| Ø50,8 мм | Ø120 или 120×120 мм | 8 мм | М10, 4 шт |
| Ø60,3 мм | Ø150 мм | 10 мм | М10 или М12, 4 шт |
| Квадрат 40×40 | 100×100 мм | 6 мм | М8, 4 шт |
| Квадрат 50×50 | 120×120 мм | 8 мм | М10, 4 шт |
Материалы фланцев
Внешне фланец и стойка выглядят одинаково, но марка стали может различаться. Это плохо: в месте сварного шва между нержавейкой 304 и пяткой из обычной чёрной стали через сезон-два появляется ржавчина, которая «течёт» из-под декоративной накладки.
Серьёзный поставщик использует фланцы той же марки нержавейки, что и сама стойка:
- AISI 304 — стандарт для интерьеров, террас, балконов в средней полосе России. Толщина 6–8 мм.
- AISI 316 — для бассейнов, приморских регионов, объектов с хлором. Толщина та же.
- Литая латунь с хромом — декоративные классические перила. Через 3–5 лет хром начинает облезать, требует замены или повторного хромирования.
- Чёрная сталь с порошковой окраской — самый дешёвый вариант, через 1–2 сезона ржавчина пробивается через окраску. Для уличных систем не годится.
Бывают «гибридные» комплекты, где стойка из AISI 304, а пятка из чёрной стали с никелированием. Снаружи разница не видна, но в месте сварки идёт интенсивная электрохимическая коррозия. Это типовой обман на низком ценовом сегменте — спрашивайте сертификат материала пятки отдельно от сертификата на стойку.
Анкеровка: как крепить фланец к разным основаниям

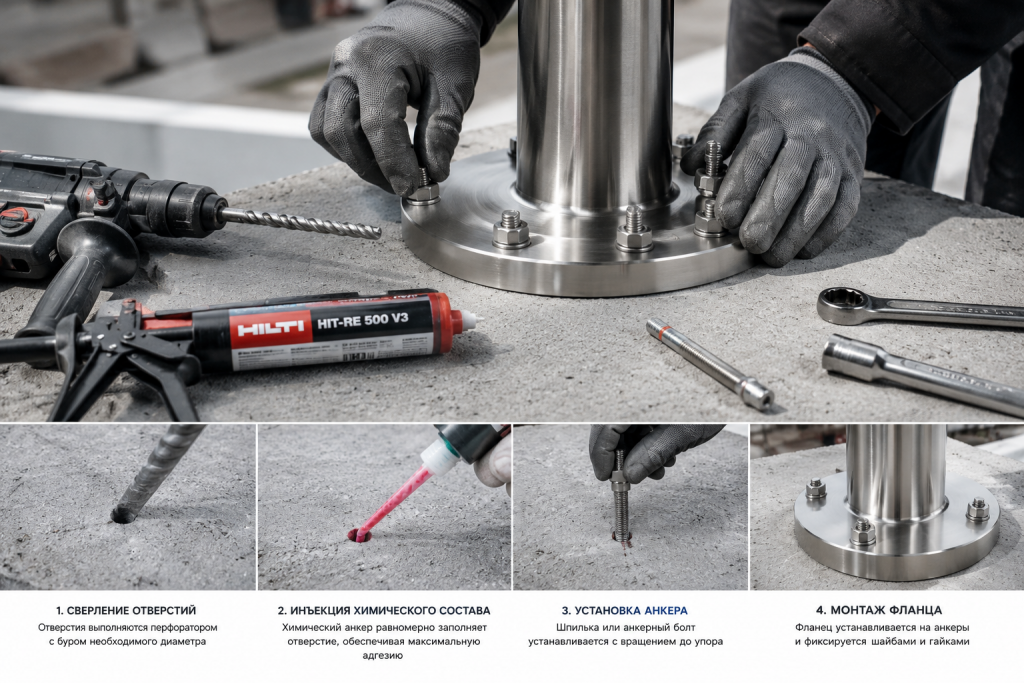

На бетонную плиту
Идеальный сценарий. Применяются:
- Распорные анкеры М8 / М10 — для бетона марки от B20. Глубина заделки 60–80 мм, момент затяжки по динамометру 30–40 Нм.
- Химические анкеры — двухкомпонентная смола заполняет полость в бетоне и удерживает шпильку. Применяются для кромок плит, реконструкций со старым бетоном, ответственных узлов. Стоят в 3–4 раза дороже распорных.
- Анкеры с цангой — для глухих отверстий и тонких плит толщиной 60–80 мм.
На дерево
Применяются нержавеющие глухари (шурупы) А2/А4 диаметром 6–8 мм длиной от 60 мм. Перед заворачиванием обязательно сверлят пилотное отверстие, чтобы дерево не треснуло. Под фланец укладывается прокладка ЭПДМ для гидроизоляции.
На металлокаркас
Лучший вариант — сварка фланца к металлической балке с обязательной зачисткой и пассивацией шва. Альтернатива — болтовое соединение через подпятник, но для нержавейки на нержавеющем каркасе сварка надёжнее.
На керамогранит, плитку, ламинат
Прямой монтаж на финишное покрытие невозможен — анкер должен заходить в несущий слой. Алгоритм: 1) сверление через плитку алмазной коронкой; 2) запенивание зазора между анкером и плиткой нейтральным силиконом; 3) герметизация места сопряжения фланца с плиткой по периметру. Без герметизации в стяжку начинает уходить вода через стыки плитки.
Расчёт количества анкеров и нагрузок
На один фланец, как правило, идут 3–4 анкера. Если перильная система рассчитана на нагрузку 0,3 кН/м (частный дом) и шаг стоек 1200 мм, то на один фланец приходится 360 Н горизонтальной нагрузки. С учётом плеча 1100 мм (высота стойки) усилие вырыва на самый дальний анкер составляет около 800–1000 Н — три-четыре анкера М8 в бетоне B20 выдерживают эту нагрузку с пятикратным запасом.
Для общественных пространств (нагрузка 0,8 кН/м) шаг стоек уменьшается до 1000 мм, а анкеры берутся М10 с глубиной заделки 80 мм. Для трибун и школ (1,5–3,0 кН/м) — химические М12 на глубину 100 мм.

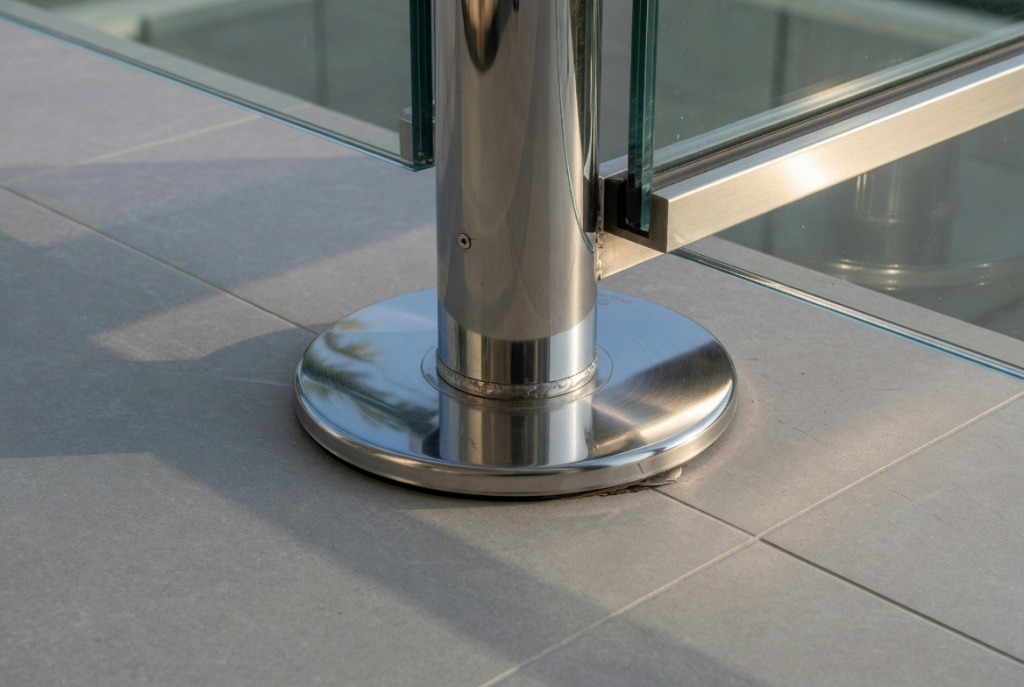

Декоративные накладки
Поверх фланца обычно ставится декоративная накладка — кольцевая или коническая «юбка» из тонкой нержавейки той же марки и финиша, что и стойка. Накладка закрывает анкеры и место сопряжения с полом. Бывает:
- Цилиндрическая — простой стакан, садится на стойку и опускается на пол. Самая популярная.
- Конусная — расширяется к низу, выглядит «аэродинамичнее».
- Плоская «розетка» — низкая декоративная кольцевая пластина. Применяется для скрытого монтажа.
Стоимость накладок — от 250 до 800 ₽ за штуку в зависимости от размера и финиша.
Цены 2026 года
Стоимость поштучно, AISI 304 шлифованная, на условиях самовывоза:
- Фланец круглый Ø80 мм для стойки Ø38,1 — от 380 ₽;
- Фланец круглый Ø100 мм для стойки Ø42,4 — от 480 ₽;
- Фланец круглый Ø120 мм для стойки Ø50,8 — от 620 ₽;
- Фланец квадратный 100×100 мм — от 560 ₽;
- Фланец квадратный 120×120 мм — от 720 ₽;
- Фланец боковой Ø100×8 мм — от 880 ₽;
- Декоративная накладка цилиндрическая Ø42,4 — от 250 ₽;
- Декоративная накладка коническая Ø50,8 — от 380 ₽;
- Анкер распорный М10 — от 65 ₽;
- Химический анкер М10 — от 280 ₽.
Для AISI 316 цена выше на 30–40%. Чёрное анодирование или PVDF-окраска — наценка 25–30%.
FAQ — частые вопросы
Можно ли заменить штатный фланец на другую форму?
Нет, если фланец приварен к стойке на заводе. Его придётся срезать, отшлифовать стык и приварить новый — по стоимости это сопоставимо с новой стойкой. Если в системе используется разъёмное крепление «стойка–фланец» через резьбу, замена занимает 5 минут.
Какие анкеры выбрать для бетонной ступени?
Для типовой ступени из бетона B25 толщиной 200 мм — распорные М8 с глубиной заделки 60 мм. Для тонких ступеней (100–120 мм) — химические анкеры М8 на глубину 50 мм. Распорные на тонких плитах могут привести к появлению трещин.
Можно ли поставить два фланца на одну стойку (сверху и снизу)?
В перильных системах — нет, верхний конец стойки заканчивается заглушкой, тройником или кронштейном поручня. Двойной фланец применяется в стационарных столбах ограждений, не в перилах.
Что выбрать — круглый или квадратный фланец?
С точки зрения прочности — одинаково при равной площади. Круглый дешевле и проще в производстве. Квадратный «техничнее» по виду и лучше встаёт в современную минималистичную геометрию интерьеров. Выбор чисто эстетический.
Итог
Фланец — это деталь, на которой держится вся механика перильной системы. Правильно подобранный фланец из нержавеющей стали той же марки, что и стойка, с грамотной анкеровкой к несущему основанию даёт ресурс системы 30–50 лет без переделок. Главные правила: для частного дома — круглый Ø100 мм AISI 304 со стойкой Ø42,4 на 4 анкерах М8; для общественных пространств — Ø120 мм AISI 304 со стойкой Ø50,8 на 4 анкерах М10; для бассейнов и приморских зон — те же размеры, но AISI 316 на химических анкерах. Сэкономить, поставив пятку из чёрной стали или 201-й нержавейки, — значит закладывать ремонт через 2–3 сезона: ржавчина пробьётся через сварной шов и испортит весь объект.
